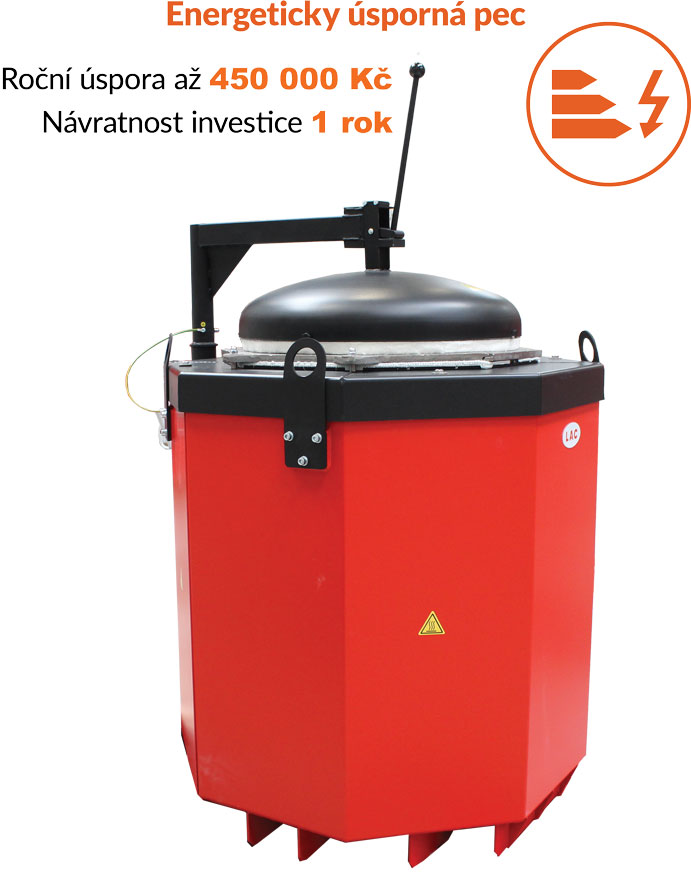

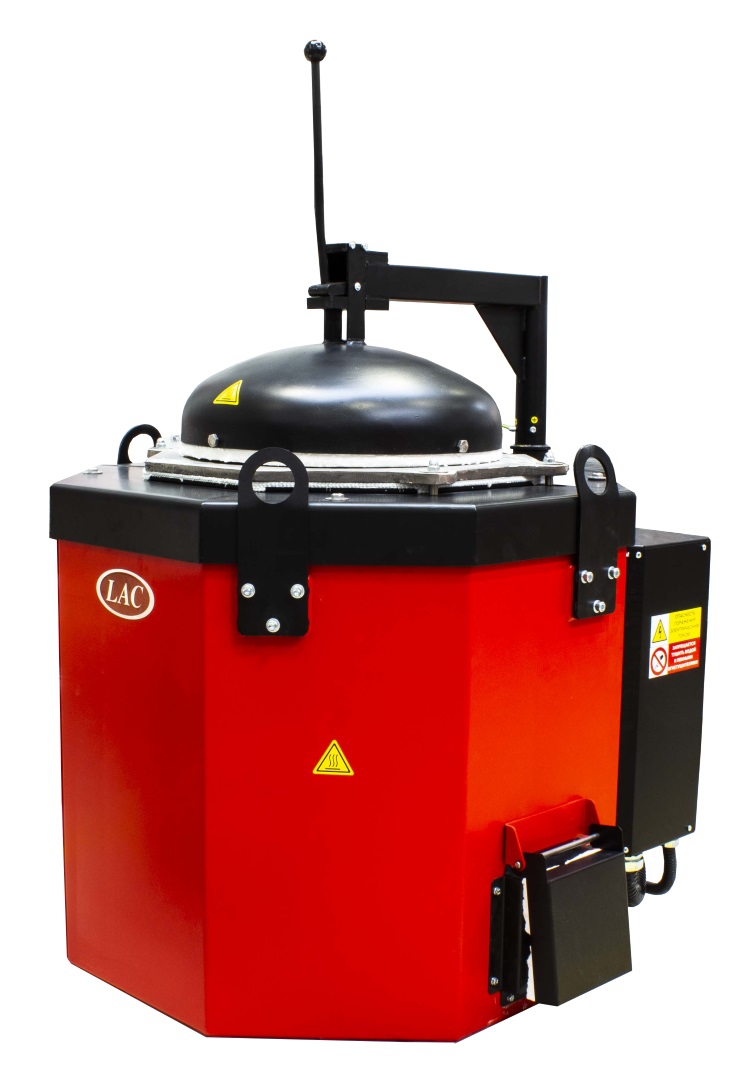

Udržovací elektrická stacionární pec PTE Mk.II do 900 °C

Nízké provozní náklady a minimální zástavbové rozměry

Udržovací pece PTE Mk.II se používají jako udržovací na různé slitiny hliníku do Tmax 900 °C v komoře pece. Jsou navrženy v osmibokém designu s důrazem na energetické úspory a naším cílem bylo také zmenšit rozměry zařízení. To se nám  povedlo, takže pece PTE Mk.II si najdou své místo i ve slévárnách s omezeným prostorem pro instalaci pece.

Pece PTE Mk.II patří k nejúspornějším a nejefektivnějším zařízením pro udržování hliníku na trhu. A to nejen díky tomu, že jsme instalovaný příkon redukovali na minimum, ale i díky novému izolačnímu systému a inovovanému systému upevnění topných spirál do drážek žárobetonových tvarovek, které optimálně akumulují pracovní teplotu v komoře pece. Efektivita pece je ověřena provedenými energetickými audity u našich zákazníků.

Pec PTE Mk.II získala ocenění v soutěži o „Zlatou medaili“ na strojírenském veletrhu MSV 2012 v kategorii „Nejlepší inovační exponát – energeticky efektivní produkt".

Chci tuto pec

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Pece skladem Pece a sušárny připravené k okamžitému odběru

Výhody

  • Jednoduché ovládání i instalace
  • Efektivní využití topného výkonu
  • Nízké provozní náklady
  • Záruka 24 měsíců
  • Rovnoměrné teplotní zatížení kelímku
  • Jednoduchá výměna topných elementů i kelímku
  • Možnost přestavby na transportní provedení
  • Záruka 24 měsíců na první sadu topných elementů


Technologie zpracování vsázky

  • Tavení hliníku a hliníkových slitin
  • Udržování hliníku a hliníkových slitin

Technické parametry

Vybavení pece

Energetické úspory

Ke stažení

Typ pece  Kapacitakg Al Tmax°C Tmaxx pro dlouhodobý provoz °C Doporučený rozsah pracovních teplot °C Typ kelímkuNoltina Objem kelímkul Zakládací výška*mm Hmotnost** kg PříkonkW Jištění***  NapětíV
PTE 100/09 Mk.II 105 900 800 650 – 850 (v kelímku) A 300 40 780 440 15 32/3 400
PTE 200/09 Mk.II 185 900 800 650 – 850 (v kelímku) BU 200 70 840 545 15 32/3 400
PTE 300/09 Mk.II 275 900 800 650 – 850 (v kelímku) BU 300 110 940 660 22 40/3 400
PTE 400/09 Mk.II 320 900 800 650 – 850 (v kelímku) BU 350 135 1140 775 22 40/3 400
PTE 500/09 Mk.II 480 900 800 650 – 850 (v kelímku) BU 500 180 1090 880 27 50/3 400
PTE 650/09 Mk.II 590 900 800 650 – 850 (v kelímku) BU 600 220 1290 1115 27 50/3 400
PTE 800/09 Mk.II 970 900 800 650 – 850 (v kelímku) BU 800 300 1390 1200 38 63/3 400
PTE 900/09 Mk.II 1080 900 800 650 – 850 (v kelímku) BN 900 370 1490 1300 38 63/3 400
PTE 1200/09 Mk.II 1250 900 800 650 – 850 (v kelímku) BN 1200 470 1640 1450 40 80/3 400


Rozměry pece dle varianty víka

Typ pece  Rozměry pece – ruční víko (š×v×h)mm Rozměry pece – automatické odklopné víko (š×v×h)mm
PTE 100/09 Mk.II 950×1125×950 950×980×1120
PTE 200/09 Mk.II 1035×1185×1035 1035×1035×1205
PTE 300/09 Mk.II 1125×1285×1125 1125×1135×1295
PTE 400/09 Mk.II 1125×1485×1125 1125×1335×1295
PTE 500/09 Mk.II 1285×1635×1285 1285×1280×1470
PTE 650/09 Mk.II 1285×1835×1285 1285×1480×1470
PTE 800/09 Mk.II 1400×1935×1400 1400×1605×1605
PTE 900/09 Mk.II 1400×2035×1400 1400×1705×1605
PTE 1200/09 Mk.II 1400×2235×1400 1400×1855×1605


Hodinová spotřeba pece v ustáleném stavu (kWh) – plná pec, nový kelímek

Typ pece  Udržování při 700 °CZavřené víko Udržování při 700 °COtevřené víko Udržování při 800 °CZavřené víko Udržování při 800 °COtevřené víko Tavicí výkonkg Al/h
PTE 100/09 Mk.II 1,9 3,1 2,5 4,7 27
PTE 200/09 Mk.II 2,3 4,4 2,9 6,8 27
PTE 300/09 Mk.II 2,9 6,1 3,6 9,5 40
PTE 400/09 Mk.II 3,0 6,2 3,8 9,6 40
PTE 500/09 Mk.II 3,6 9,3 4,6 14,7 50
PTE 650/09 Mk.II 3,9 9,6 5,0 15,2 50
PTE 800/09 Mk.II 4,7 12,4 5,9 19,6 73
PTE 900/09 Mk.II 4,9 12,5 6,1 19,8 73
PTE 1200/09 Mk.II 5,2 12,7 6,5 20,0 73
*Vzdálenost od podlahy po horní hranu ochranného límce kelímku.
** Hmotnost pecí s automatickým víkem je vyšší o cca 50 kg.
***Jištění se může lišit dle zvoleného příslušenství za příplatek.

Technické změny vyhrazeny.

Standardní vybavení

  • regulátor Ht40T (3 programy po 10 krocích)
  • limitní jednotka Ht700
  • topení odporové (topné spirály)
  • izolace žárobetonovými tvarovkami, rohoží z minerálního vlákna a mikroporézní izolací
  • ochranný límec kelímku z šedé litiny
  • ruční víko
  • havarijní výtok na dně pece s klapkou
  • limitní termočlánek typu S a regulační termočlánek typu K
  • bezkontaktní spínací relé pro bezhlučný provoz-SSR
  • proudový chránič
  • výztuhy na dně pece pro usnadnění manipulace vysokozdvižným vozíkem u kubatur PTE 400/11 a větší
  • propojení pece s rozvaděčem v kovové hadici s plastovou chráničkou do délky 5 m
  • závěsný rozvaděč


Příslušenství za příplatek

  • kelímek
  • vsázkový termočlánek typu K s ochrannou trubkou
  • termočlánek typu K ve stěně kelímku
  • monitorování pracovního cyklu (elektroměr, datalloger)
  • příprava propojení víka s dávkovacím zařízením licího stroje
  • optická signalizace stavu topných elementů
  • systém kontroly prasknutí kelímku
  • Kalibrace měřící smyčky (termočlánek + regulátor)
  •  propojení pece s rozvaděčem v kovové hadici s kovovým opletem na povrchu. Pro délky hadice větší, než 5 m, je nutno vždy použít kovovou hadici s kovovým opletem na povrchu.
  • signalizace poklesu teploty pod 650 °C


Atypické doplňky

  • automaticky odklopné víko nahoru, ovládané pedálem


Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.

Udržovací pece PTE Mk.II ušetří až třetinu spotřeby elektrické energie

Díky využití moderních izolačních materiálů, kompaktnímu osmibokému designu a inovovanému systému upevnění topných spirál v drážkách žárobetonových tvarovek, je zajištěna významná energetická úspora provozu těchto pecí. Úspory dále vzrostou při provozu pece s uzavřeným víkem, případně pece vybavené automatickým odklopným víkem.



Příklad dosažených energetických úspor pece PTE Mk.II 500/09 pro udržování 500 kg hliníku v porovnání s běžně dostupnou udržovací pecí:





Ročním provozem udržovací pece PTE Mk.II dochází v porovnání s běžnými udržovacími pecemi k těmto energetickým úsporám:
