Měření pecí dle normy CQI-9 a AMS 2750

Stále větší požadavky na kvalitu a stabilitu ve výrobních procesech s sebou přináší i větší nároky pro tepelné opracovaní v průmyslu. Pec nebo zařízení pro tepelné opracování musí být vyrobeny tak, aby byly reprodukovatelně splněny náročné specifické požadavky, např. předepsaná teplota vsázky. Tyto požadavky definují normy CQI-9 (pro automobilový průmysl) a normy AMS 2750 (pro aerokosmický a obranný průmysl). Požadavky na tepelná procesní zařízení jsou např.:

• TUS (Temperature Unifomity Survey) – měření rovnoměrnosti teplot předepsaným počtem termočlánků (TC) na hranici a uprostřed užitného prostoru tepelného zařízení
• SAT (Systém Accuracy Test) – porovnání teploty naměřené regulační systémem pece a teploty naměřené zkušebním měřidlem (stanoven povolený tzv. SAT rozdíl)
• Přístrojové vybavení
• Přesnost systému (přístrojového vybavení), kalibrování měříc dráhy a termočlánků
• Archivace a dokumentování zkušebních měření

Obecné požadavky a přístrojové vybavení na normu AMS 2750

Pece nebo sušárny splňující proces akreditace tepelného zpracování v Národním programu akreditace dodavatelů v aerokosmickém průmyslu a obraně (NADCAP) musí být vyrobeny tak, aby byly reprodukovatelně splněny požadavky normy AMS 2750:

• Teplotní rozsah shody
• Třída požadované teplotní uniformity – buď třída 1, 2, 3, 4, 5 nebo 6 (viz níže)
• Teplotní typ přístroje - buď typ A, B, C, D nebo E (viz níže)
• Požadavek uniformní zóny – definovat V x Š x H
• Teplotní uniformita - Temperature Uniformity Survey (TUS) - požadovaná buď s plnou, nebo prázdnou komorou
• Požadavky na test přesnosti systému - System Accuracy Test (SAT)

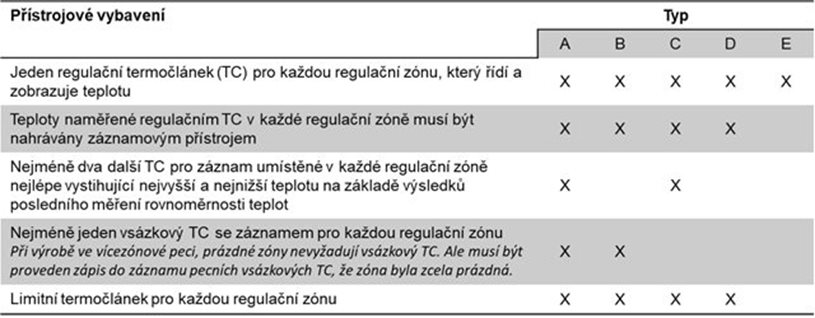

Přístrojové vybavení (instrumentace):

Třída pece:

Zákazník stanoví podle požadavků na tepelného zpracování:

Třídu pece
Přístrojové vybavení

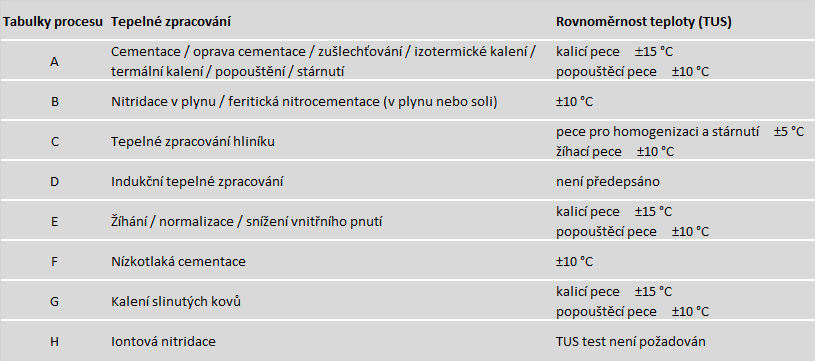

Obecné požadavky na normu CQI-9

Speciální proces tepelného zpracování CQI-9 je hodnocení systému tepelného zpracování a musí být prováděno nejméně jednou ročně. Tato norma je přílohou ISO TS 16949 podle „požadavků specifických pro zákazníka“ a je platná pro všechny dodavatele automobilů na celém světě, kteří uzavřeli smluvní dohodu o kvalitě v automobilním dodavatelském řetězci.

Nabídka služeb společnosti LAC s.r.o.

• Změření teplot kalibračními měřicími přístroji na tepelných zařízení podle norem CQI-9 a AMS 2750
• Příprava dokumentace podle příslušné normy

Technici společnosti LAC jsou vždy podrobně obeznámeni s aktuálním stavem národních a mezinárodních norem a jejich technologickými východisky. V případě zájmu o služby měření rovnoměrnosti teploty v peci, nebo dalších dotazů, prosím kontaktujte naše servisní oddělení: servis@lac.cz.
