Komorová kalicí pec PK do 1280 °C

Robustní pec nejen pro kalení i v poloplynotěsném provedení

Komorové kalicí pece konstruujeme jako velmi odolná zařízení pro kalení, žíhání nebo předehřívání kovové vsázky před kováním pod oxidační atmosférou. Topné elementy zakrývají SiC desky s velkou mechanickou odolností, které je chrání před poškozením. Vytápění ze tří stran je pak zárukou rovnoměrného rozložení teploty v pracovním prostoru.

Tyto pece vám na požádání vyrobíme i v poloplynotěsném provedení s retortou nebo s pracovní nádobou, abyste je mohli používat také pro tepelné zpracování vsázky pod částečně ochrannou atmosférou. Nečekejte však, že se pec po těchto úpravách vyrovná pecím plynotěsným. Jde skutečně jen o částečnou ochranu vsázky.

Zajímá mě tato pec

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Výhody

  • Jednoduché ovládání
  • Robustnost
  • Mechanická odolnost vnitřní izolace
  • Bezhlučný provoz
  • Atypické úpravy
  • Poloplynotěsné provedení
  • Praktický otočný stolek pro manipulaci se vsázkou
  • Snadné otevírání dveří i u větších modelů
  • Záruka 24 měsíců


Technologie zpracování vsázky

  • Předehřev skořepinových forem
  • Předehřev odlitků
  • Předehřev forem
  • Předehřev forem před kováním
  • Homogenizační žíhání
  • Normalizační žíhání
  • Kalení
  • Cementace

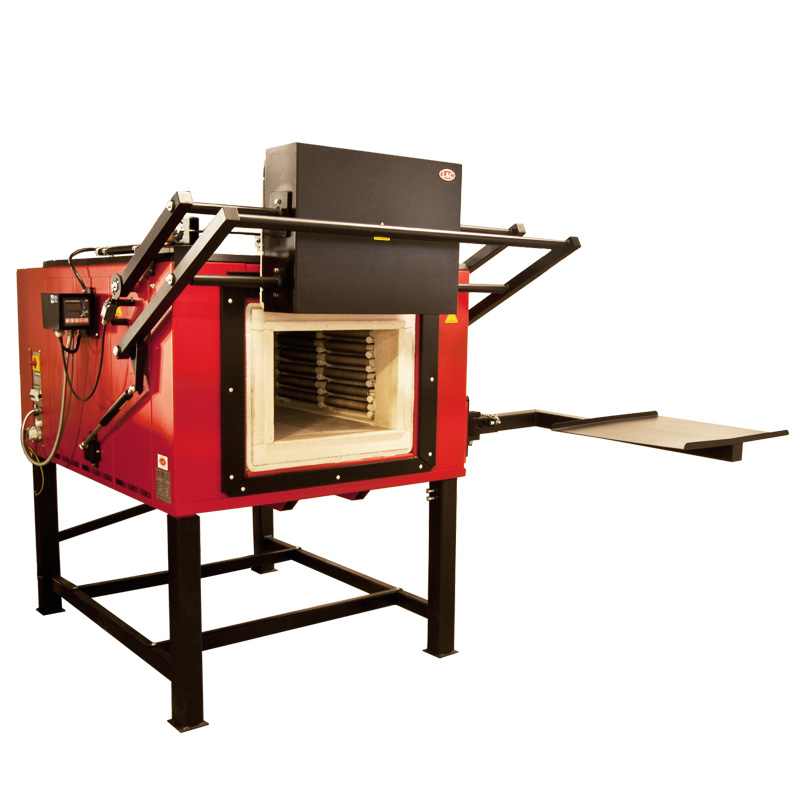

Komorova-kalici-pec-PK-180_12.jpg Komorová kalicí pec PK 180/12
Komorova-kalici-pec-PK-180_12.jpg Komorová kalicí pec PK 180/12

Technické parametry

Vybavení pece

Typ pece  Tmax°C Doporučený rozsah pracovních teplot°C Objeml Vnější rozměry (š×v×h)mm Vnitřní rozměry (š×v×h)mm Hmotnostkg PříkonkW Jištění**  NapětíV Max. nosnost dnakg Max. nosnost odklápěcího stolkukg
PK 55/12 1280 700 - 1250 55 1350×1450×1750 400×250×550 520 13,0 25/3 400 150
PK 105/12 1280 700 - 1250 105 1450*×1550×1850 500×350×600 670 21,0 40/3 400 150 50
PK 130/12 1280 700 - 1250 130 1450*×1550×2000 500×350×750 730 21,0 40/3 400 200 50
PK 180/12 1280 700 - 1250 180 1500*×1550×2000 550×400×800 800 29,0 50/3 400 200 50
PK 225/12 1280 700 - 1250 225 1550*×1700×1950 600×530×750 880 29,0 50/3 400 250 50
PK 350/12 1280 700 - 1250 350 1650*×1700×2300 700×530×1100 1080 50,0 80/3 400 300 50
PK 540/12 1280 700 - 1250 540 1550*×1900×2650 600×600×1500 1250 50,0 80/3 400 350 50
PK 680/12 1280 700 - 1250 680 2285×2790×2670 900×500×1500 1500 70,0 125/3 400 400
PK1000/12 1280 700 - 1250 1000 2300×2850×2900 900×700×1800 1700 70,0 125/3 400 500
PK1400/12 1280 700 - 1250 1400 2500×2850×3300 1100×600×2100 1850 95,0 160/3 400 800
*Rozměry pece bez manipulačního stolku.
**Jištění se může lišit dle zvoleného příslušenství za příplatek.
Technické změny vyhrazeny.

Standardní vybavení

  • regulátor HtIndustry / Ht205 (30 programů po 15 krocích)
  • spirály z odporového drátu
  • bloky z minerálního vlákna, lehčené cihly, SiC desky a žárobetonové díly
  • větrací komínek
  • otočný stolek pro vsázku umístěn na pravé straně pro pece typu PK 105/12 až PK 540/12 včetně
  • termočlánek typu "S"
  • bezkontaktní spínací relé SSR pro bezhlučný provoz
  • koncový spínač na dveřích
  • limitní jednotka Ht700
  • napájecí kabel o délce 3m, koncovka CEE pro PK 55/12 až PK 225/12
  • přívod napájení na svorky v rozvaděči (dodávka bez přívodního kabelu) pro pece PK 540/12 až PK 1400/12
  • ručně ovládané dveře (PK 55/12 až PK 540/12)
  • elektrohydraulické otevírání dveří směrem nahoru (PK 680/12 až PK 1400/12)
  • stojan
  • PK 55 – 540 jsou bez rozvaděče s elektroinstalací umístěnou v zadní části pece
  • PK 680 – PK 1400 mají prvky elektroinstalace umístěny v rozvaděči na pravé straně.


Příslušenství za příplatek

  • ucpávka větracího komínku
  • přívod ochranné atmosféry
  • poloplynotěsné provedení pece
  • kovová  deska na dno (pouze do teploty 1000 °C)
  • sada SiC desek krycích bočních
  • optimalizace teplotního pole pro splnění normy DIN 17052 C10-B13 ∆T 20 °C ve vnitřním prostoru (v prázdné peci, měřeno v rozsahu 900 °C až 1100 °C)
  • grafický zapisovač teploty
  • kalibrace měřicí smyčky
  • rozhraní EIA485
  • sada HtMonit (software + rozhraní)
  • kalicí stůl velký pro PK 55/12 s kombinací kalicích nádob a ventilátoru (viz datasheet SKV)
  • kalicí kontejner
  • atypický regulátor
  • atypický stojan
  • elektrohydraulické otevírání dveří směrem nahoru (pro modely PK 55/12 až PK 540/12)
  • nožní pedál (nahrazuje ruční pákový ventil u pecí s elektrohydraulickým zavíráním dveří)
  • pneumatické otevírání dveří s nožním ovládáním pedálem (standardně 2m kabel)
  • pneumatické otevírání dveří s ručním ovládáním páčkou
  • neřízené přetlakové nucené chlazení (není možno kombinovat s poloplynotěstným provedením)
  • řízené přetlakové nucené chlazení (není možno kombinovat s poloplynotěstným provedením)
  • pracovní nádoba pro kalení v ochranné atmosféře (nutná sada bočních krycích SiC desek; do 950 °C žáruvzdorná ocel, do 1100 °C Inconel), možno dodat s přívodem ochranné atmosféry do nádoby, pec samotná je však dodávána bez přívodu ochranné atmosféry a bez možnosti poloplynotěsného provedení
Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.
