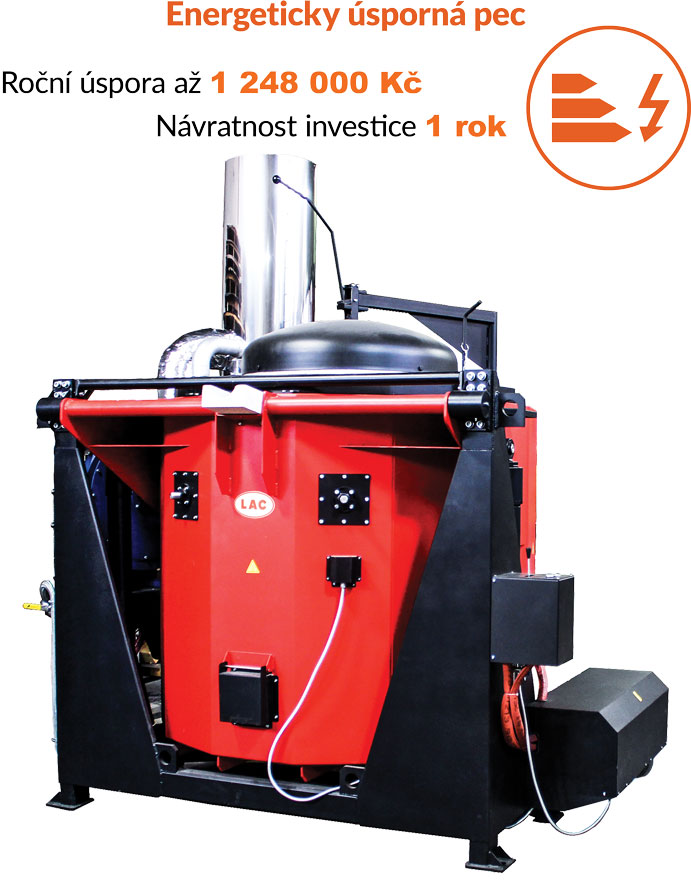

Tavicí plynová sklopná pec s rekuperačním systémem PTSPR do 1200 °C

Zpět na výpis

Úsporná pec pro snadné přelití taveniny

Tato sklopná plynová pec s rekuperací vám může uspořit 25–30 % plynu oproti běžným plynovým pecím. Plynový hořák jsme opatřili rekuperátorem, který předehřívá vzduch určený pro spalování. Tím redukuje komínové ztráty, a tedy snižuje spotřebu pece.

Pec se používá pro tavení kovů do 1200 °C  (v komoře pece, přibližně 1100 °C v kelímku) s možností přelití taveniny do transportní pánve, nebo transportní udržovací pece pro převoz k následnému zpracování.

Zajímá mě tato pec

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Pece skladem Pece a sušárny připravené k okamžitému odběru

Výhody

  • Jednoduché ovládání i instalace
  • Velký tavící výkon
  • Úspora plynu vlivem využívání předehřátého vzduchu pro plynový hořák z rekuperačního systému
  • Předpokládaná úspora plynu je 25 až 30 % plynu oproti běžným plynovým pecím
  • Atypické úpravy
  • Záruka 24 měsíců
  • Mechanická odolnost
  • Dlouhá životnost kelímku použitím litinového límce
  • Ochrana pece pro případ poškození kelímku spočívající v bezpečnostním otvoru ve dně pece
  • Minimální ztráty tepla díky špičkovým izolačním materiálům a otočnému víku
  • Rychlá výměna kelímku díky jednoduché demontáži víka pece


Technologie zpracování vsázky

  • Tavení hliníku a hliníkových slitin

Technické parametry

Vybavení pece

Energetické úspory

Typ pece  Kapacitakg Al Tmax°C Tmax pro dlouhodobý provoz °C Doporučený rozsah pracovních teplot°C Typ kelímkuNoltina Objem kelímkul Vnější rozměry* (š×v×h)mm Hmotnostkg Příkon hořákukW Tavicí výkon při 700 °C**kg Al/hod Spotřeba energie na taveníkWh/1 kg Al
PTSPR 330/12 285 1200 1100 650 – 850 (v kelímku) TP 412 130 2900×2350×1750 2400 300 340 0,7–0,8
PTSPR 570/12 490 1200 1100 650 – 850 (v kelímku) TP 587 200 3200×2650×1850 3800 300 560 0,7–0,8
PTSPR 750/12 840 1200 1100 650 – 850 (v kelímku) TBN 800 320 3400×2950×2000 4300 300 590 0,7–0,8
PTSPR 1000/12 1050 1200 1100 650 – 850 (v kelímku) TBN 1100 400 3400×3200×2000 5300 300 630 0,7–0,8
* Šířka pece je uváděna včetně zaústěného hořáku.
* Výška pece je uváděna včetně uzavřeného víka.
** Hodnoty tavícího výkonu, uvedeného v tabulce, jsou maximální. Jsou dosažitelné za podmínek uvedených níže. V praktickém provozu se dosahuje cca 80 % maximální hodnoty tavícího výkonu.

Technické změny vyhrazeny.

Standardní vybavení

  • kelímek
  • ochranný límec kelímku
  • rekuperační systém
  • regulátor Ht 40B od firmy HTH8
  • limitní jednotka Ht 700
  • termočlánek v pecním prostoru
  • rozvaděč
  • propojení mezí pecí a rozvaděčem v kovových hadicích s kovovým opletem
  • ručně ovládané víko


Příslušenství za příplatek

  • vsázkový termočlánek s ochrannou trubkou
  • termočlánek ve stěně kelímku (pouze pro pece na teplotu 1200 °C)
  • kalibrace měřicí smyčky (termočlánek + regulátor)
  • propojení rozváděče s pecí v kovové hadici s kovovým opletem. Nutné vždy pro délky nad 5 m
  • systém kontroly prasknutí kelímku

Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.

Tavicí plynová pec s rekuperačním systémem PTSPR uspoří 25–30 % plynu oproti běžné plynové tavicí peci

Plynový hořák jsme opatřili rekuperátorem, který předehřívá vzduch určený pro spalování. Tím redukuje komínové ztráty, a tedy snižuje spotřebu pece. Díky využití moderních izolačních materiálů a kompaktnímu osmibokému designu pece navrženém s cílem zmenšit rozměry zařízení a vytápěné komory pece je zajištěna významná energetická úspora provozu těchto pecí.



Příklad měření spotřeby pece PTSPR 1000/09 pro tavení 1000 kg
hliníku v porovnání s běžně dostupnou tavicí plynovou pecí:
