Tavicí elektrická stacionární pec PT Mk.II do 1100 °C

Nízké provozní náklady a minimální zástavbové rozměry

Tavicí a udržovací pece PT Mk.II na různé slitiny kovů jsme navrhovali s důrazem na energetické úspory a naším cílem bylo také zmenšit rozměry zařízení. To se nám povedlo, takže PT Mk.II si najdou své místo i ve slévárnách s omezeným prostorem pro instalaci pece.

Nejmenší možné rozměry se nám podařilo dosáhnout díky moderním izolačním materiálům a novému systému upevnění topných spirál. Ty jsme uložili do drážek žárobetonových tvarovek, které brání jejich přehřívání a chrání je před roztaveným hliníkem v případě prasknutí kelímku.

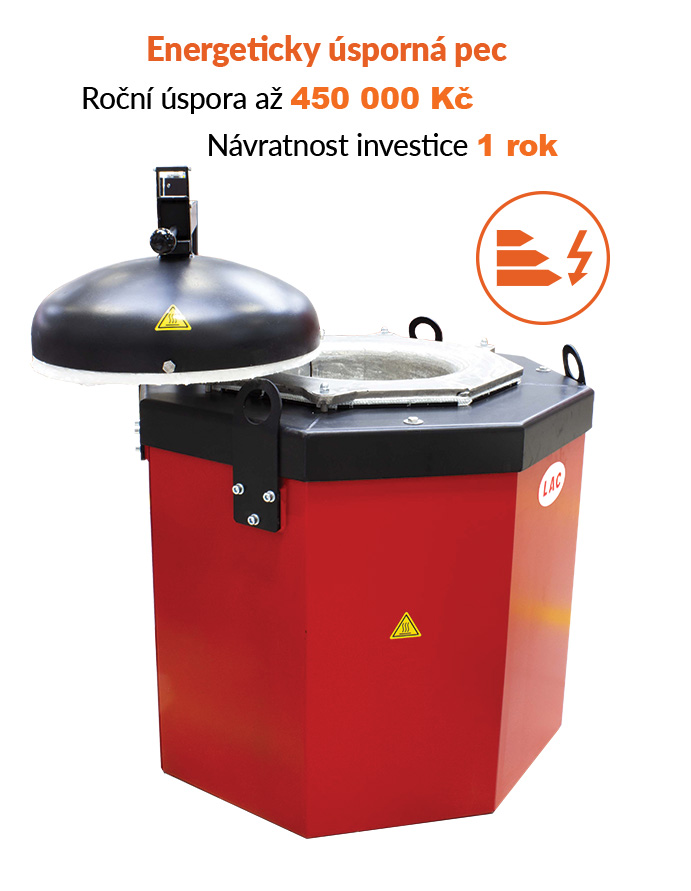

Pece PT Mk.II patří k nejúspornějším a nejefektivnějším zařízením pro tavení a udržování hliníku na trhu. A to nejen díky tomu, že jsme instalovaný příkon redukovali na minimum, ale i díky novému izolačnímu systému.


Zajímá mě tato pec

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Výhody

  • Jednoduché ovládání i instalace
  • Záruka 24 měsíců
  • Rovnoměrné teplotní zatížení kelímku
  • Efektivní využití topného výkonu
  • Jednoduchá výmena topných elementů i kelímku
  • Nízké provozní náklady
  • Možnost přestavby na transportní provedení
  • Záruka 24 měsíců na první sadu topných elementů


Technologie zpracování vsázky

  • Tavení hliníku a hliníkových slitin
  • Udržování hliníku a hliníkových slitin

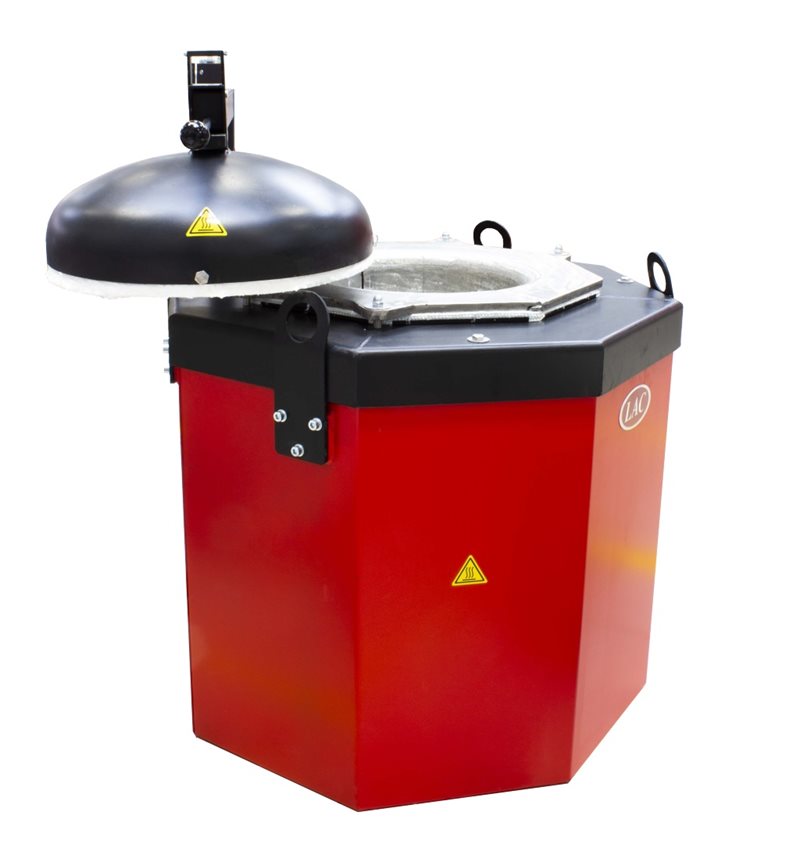

PT-PTE-Mk-II_orez_web1.png Tavicí elektrická odporová stacionární pec PT Mk.II 650/11
PT-PTE-Mk-II_orez_web1.png Tavicí elektrická odporová stacionární pec PT Mk.II 650/11

Technické parametry

Vybavení pece

Typ pece  Kapacitakg Al Tmax°C Tmax pro dlouhodobý provoz °C Doporučený rozsah pracovních teplot°C Typ kelímkuNoltina Objem kelímkul Zakládací výška*mm Hmotnost**kg PříkonkW Jištění***  NapětíV
PT 100/11 Mk.II 105 1100 1000 650 – 850 (v kelímku) A 300 40 790 450 23 40/3 400
PT 200/11 Mk.II 185 1100 1000 650 – 850 (v kelímku) BU 200 70 850 555 46 80/3 400
PT 300/11 Mk.II 275 1100 1000 650 – 850 (v kelímku) BU 300 110 950 670 50 100/3 400
PT 400/11 Mk.II 320 1100 1000 650 – 850 (v kelímku) BU 350 135 1050 758 54 100/3 400
PT 500/11 Mk.II 480 1100 1000 650 – 850 (v kelímku) BU 500 180 1100 890 61 125/3 400
PT 650/11 Mk.II 590 1100 1000 650 – 850 (v kelímku) BU 600 220 1300 1125 75 125/3 400
PT 800/11 Mk.II 970 1100 1000 650 – 850 (v kelímku) BU 800 300 1400 1210 95 160/3 400
PT 900/11 Mk.II 1080 1100 1000 650 – 850 (v kelímku) BN 900 370 1500 1310 110 200/3 400
PT 1200/11 Mk.II 1250 1100 1000 650 – 850 (v kelímku) BN 1200 470 1650 1460 130 250/3 400


Rozměry pece dle varianty víka

Typ pece  Rozměry pece – ruční víko (š×v×h)mm Rozměry pece – automatické odklopné víko (š×v×h)mm
PT 100/11 Mk.II 950×1360×950 950×980×1120
PT 200/11 Mk.II 1035×1420×1025 1035×1035×1205
PT 300/11 Mk.II 1125×1520×1115 1125×1135×1295
PT 400/11 Mk.II 1125×1720×1115 1125×1335×1295
PT 500/11 Mk.II 1285×1670×1275 1285×1280×1470
PT 650/11 Mk.II 1285×1870×1275 1285×1480×1470
PT 800/11 Mk.II 1400×1970×1390 1400×1605×1605
PT 900/11 Mk.II 1400×2070×1390 1400×1705×1605
PT 1200/11 Mk.II 1400×2220×1390 1400×1855×1605


Hodinová spotřeba pece v ustáleném stavu (kWh) – plná pec, nový kelímek

Typ pece  Udržování při 700 °CZavřené víko Udržování při 700 °COtevřené víko Udržování při 800 °CZavřené víko Udržování při 800 °COtevřené víko Tavicí výkonkg Al/h
PT 100/11 Mk.II 1,9 3,1 2,5 4,7 64
PT 200/11 Mk.II 2,3 4,4 2,9 6,8 133
PT 300/11 Mk.II 2,9 6,1 3,6 9,5 143
PT 400/11 Mk.II 3,0 6,2 3,8 9,6 155
PT 500/11 Mk.II 3,6 9,6 4,6 15,2 175
PT 650/11  Mk.II 3,9 9,3 5,0 14,7 217
PT 800/11 Mk.II 4,7 12,4 5,9 19,6 275
PT 900/11 Mk.II 4,9 12,5 6,1 19,8 300
PT 1200/11 Mk.II 5,2 12,7 6,5 20,0 350
*Vzdálenost od podlahy po horní hranu ochranného límce kelímku.
** Hmotnost pecí s automatickým víkem je vyšší o cca 50 kg.
***Jištění se může lišit dle zvoleného příslušenství za příplatek.

Standardní vybavení

  • regulátor Ht40T (3 programy po 10 krocích)
  • limitní jednotka Ht700
  • topení odporové (topné spirály)
  • izolace žárobetonovými tvarovkami, rohoží z minerálního vlákna a mikroporézní izolací
  • ochranný límec kelímku z šedé litiny
  • ruční víko
  • havarijní výtok na dně pece s klapkou
  • limitní termočlánek typu S a regulační termočlánek typu K
  • přepínání výkonu
  • 3 ampérmetry
  • bezkontaktní spínací relé pro bezhlučný provoz - SSR
  • proudový chránič
  • výztuhy na dně pece pro usnadnění manipulace vysokozdvižným vozíkem u kubatur PTE 400/11 a větší
  • propojení pece s rozvaděčem v kovové hadici s plastovou chráničkou do délky 5 m
  • závěsný rozvaděč

Příslušenství za příplatek

  • kelímek
  • vsázkový termočlánek typu K s ochrannou trubkou
  • termočlánek typu K ve stěně kelímku
  • regulátor Ht205
  • monitorování pracovního cyklu s výstupem na USB
  • příprava propojení víka s dávkovacím zařízením licího stroje
  • systém kontroly prasknutí kelímku
  •  kalibrace měřící smyčky (termočlánek + regulátor
  • propojení pece s rozvaděčem v kovové hadici s kovovým opletem na povrchu. Pro délky hadice větší, než 5m, je nutno vždy použít kovovou hadici s kovovým opletem na povrchu.
  • rozhraní RS232 nebo EIA485 (software + rozhraní) nutno použít regulátor (Ht205)
  • signalizace poklesu teploty pod 650 °C


Atypické doplňky:

  • automaticky odklopné víko nahoru, ovládané pedálem

Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.
