Plynotěsná šachtová pec s cirkulací vnitřní atmosféry SRC do 950 / 1100 °C

Pro zpracování rozměrných a těžkých vsázek pod ochrannou atmosférou

Plynotěsná šachtová pec se používá především pro tepelné zpracování rozměrných a těžkých vsázek v definované ochranné atmosféře (argon, dusík, formovací plyn…), kdy je nutné pro založení vsázky do pece použít jeřáb. Pochlubit se může zejména nízkou spotřebou ochranného plynu. Na zakázku vám pak můžeme pece SRC upravit na pece nitridační.

Chci tuto pec

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Pece skladem Pece a sušárny připravené k okamžitému odběru

Výhody

  • Vytápění umístěné na stěnách zajišťuje rovnoměrné rozložení teploty ve vnitřním pracovním prostoru pece
  • Nízká spotřeba ochranného plynu
  • Prostor pro umístění termočlánků uvnitř retorty
  • Definované pracovní prostředí v retortě
  • Nucená cirkulace ochranné atmosféry


Technologie zpracování vsázky

  • Normalizační žíhání
  • Žíhání naměkko
  • Žíhání na odstranění vnitřního pnutí
  • Rekrystalizační žíhání
  • Umělé stárnutí
  • Vysokoteplotní popouštění
  • Popouštění
  • Vytvrzování
  • Nitridace
  • Karbonitridace
  • Spékání práškových kovů
  • Pájení

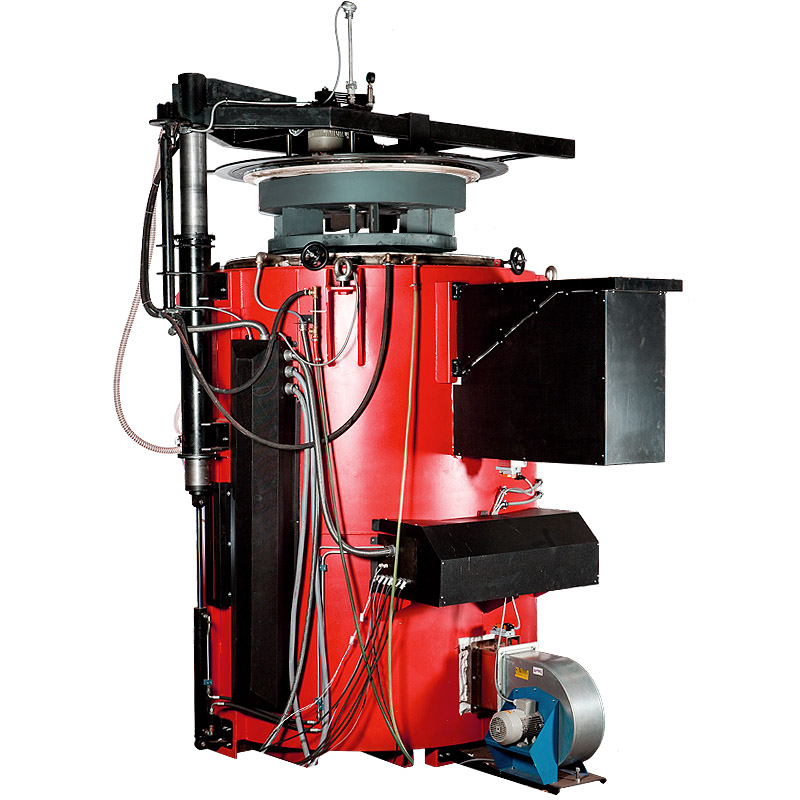

Plynotesna-sachtova-pec-s-cirkulaci-vnitrni-atmosfery-SRC-1700_95.jpg Plynotěsná šachtová pec s cirkulací vnitřní atmosféry SRC 1700/95
Plynotesna-sachtova-pec-s-cirkulaci-vnitrni-atmosfery-SRC-1700_95.jpg Plynotěsná šachtová pec s cirkulací vnitřní atmosféry SRC 1700/95

Technické parametry

Vybavení pece

Typ pece  Tmax**°C Doporučený rozsah pracovních teplot*** °C Objeml Vnější rozměry (š×v×h)mm Vnitřní rozměry (ø×h)mm PříkonkW Hmotnostkg Jištění*  NapětíV Max. nosnost dnakg
SRC 500/95 950 300 - 900 500 2100x2900x2300 800x1000 50 2500 100/3 400 350
SRC 800/95 950 300 - 900 800 2350x2900x2300 1000x1000 70 3200 125/3 400 450
SRC 1000/95 950 300 - 900 1000 2350x3150x2600 1000x1300 90 3600 160/3 400 600
SRC 1700/95 950 300 - 900 1700 2500x3500x2800 1200x1500 120 5000 200/3 400 1000
*Jištění se může lišit dle zvoleného příslušenství za příplatek.
** V případě užití retorty z materiálu Inconel a lité vrtule až 1100 °C.
*** V případě užití retorty z materiálu Inconel a lité vrtule až 1050 °C.
Technické změny vyhrazeny.

Pozn.: Po zkušenostech z předchozích aplikací víme, že životnost standardní retorty (vnitřní plynotěsné nádoby) používané na maximální teplotě 950 °C je malá (závisí na době výdrže na teplotě, řádově se jedná o stovky hodin). Pokud chcete provozovat pec běžně na teplotě kolem teploty 950 °C, doporučujeme ji vybavit retortou z materiálu Inconel.

Standardní vybavení

  • retorta
  • elektrohydraulicky zvedané víko
  • regulátor HtIndustry / Ht205 (30 programů po 15 krocích)
  • limitní jednotka
  • standardní manovakuometr pro kontrolu přetlaku i podtlaku v retortě
  • ampérmetry pro kontrolu stavu topných elementů (počet dle počtu fází zapojených pro topení)
  • automatický přívod ochranné atmosféry pro 1druh plynu (bez vývěvy)
  • topení odporové (meandry)
  • izolace bloky z minerálního vlákna a lehčenými žáruvzdornými cihlami
  • termočlánek typu "K"


Příslušenství za příplatek

  • regulátor Ht200 (30 programů po 25 krocích, USB rozhraní)
  • náhradní retorta ze žáruvzdorné nerezové oceli
  • vývěva s připojením
  • rozhraní RS232 nebo EIA485
  • sada HtMonit (software + rozhraní)
  • vsázkový termočlánek a zobrazovač Ht40
  • optimalizace teplotního pole pro splnění normy DIN 17052-1 ΔT 15 °C ve vnitřním užitném prostoru (v prázdné peci při Tmax)
  • kalibrace měřící smyčky
  • automatický přívod ochranné atmosféry pro 1druh plynu (s vývěvou)
  • grafický zapisovač teploty
  • řízené nucené přetlakové chlazení
  • neřízené nucené přetlakové chlazení
  • retorta z materiálu Inconel
  • systém hlídání optimálního tlaku v retortě (2-4 mbar)
  • jiné plynové hospodářství dle zákaznické specifikace (více plynů, více průtoků apod..)
  • individuální rozměry dle přání zákazníka
  • zakládací rám do retorty

Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.
