Komorová sušárna SV Mk.II do 300 °C

Inovované sušárny nahrazující starší řadu SV

SV Mk.II je nová řada sušáren s výrazně rychlejší cirkulací vzduchu ve srovnání se sušárnami SV. U některých typů dokonce až desetkrát. Velkou výhodou inovovaných sušáren je možnost nejrůznějších atypických úprav a velmi snadné i rychlé navržení rozměrových atypů.

Zajímá mě tato sušárna

+420 547 230 016 Volejte od 8:00 do 14:00.
sales@lac.cz Ozveme se vám do 24 hodin.

Výhody

  • Jednoduché ovládání i instalace
  • Náhradní díly máme skladem
  • Atypické úpravy
  • Expedice už od 6 týdnů
  • Nejnižší teplota
  • Rozložení teploty ΔT 6 °C / ΔT 10 °C
  • Rychlý náběh na max. teplotu
  • Záruka 24 měsíců
  • Snadný servis


Technologie zpracování vsázky

  • Sušení forem a jader
  • Předehřev kokil a polotovarů
  • Umělé stárnutí
  • Předehřev před kováním
  • Předehřev forem
  • Sušení
  • Vytvrzování
  • Temperování
  • Vypalování
  • Vulkanizace
  • Předehřev
  • Předehřev odlitků

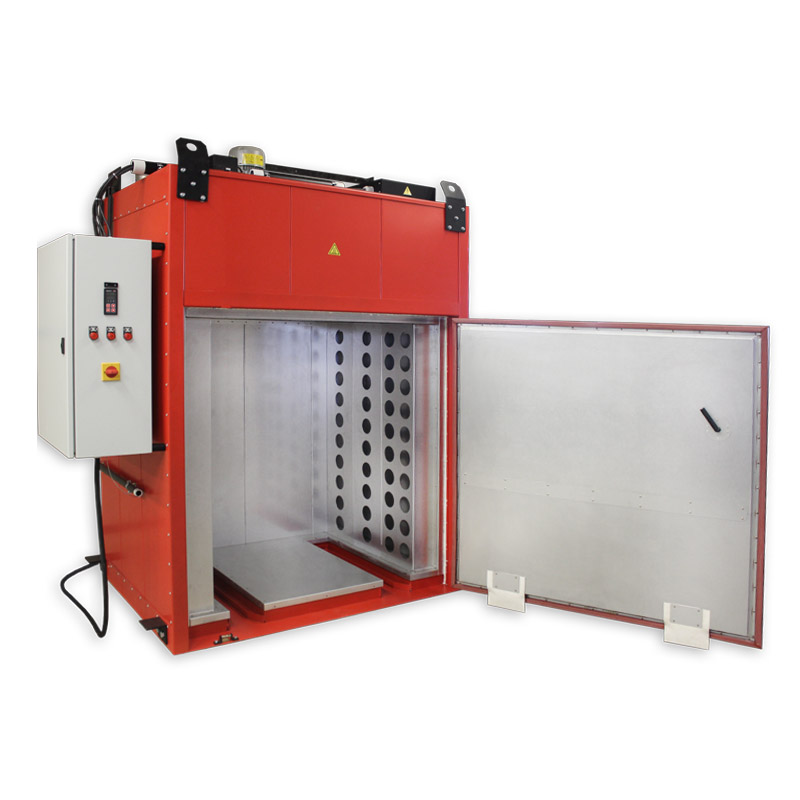

Komorova-susarna-SV-Mk-II_opened.jpg Komorová sušárna SV Mk.II 1001/30
Komorova-susarna-SV-Mk-II_closed.jpg Komorová sušárna SV Mk.II 1001/30
Komorova-susarna-SV-Mk-II_opened.jpg Komorová sušárna SV Mk.II 1001/30
Komorova-susarna-SV-Mk-II_closed.jpg Komorová sušárna SV Mk.II 1001/30

Technické parametry

Vybavení sušárny

Ke stažení

Typ pece  Tmax°C Doporučený rozsah pracovních teplot °C Objeml Vnější rozměry (š×v×h)mm Vnitřní rozměry (š×v×h)mm PříkonkW Hmotnostkg NapětíV Jištění*  Max. nosnost dnakg
SV 650/30 Mk.II 300 100 - 250 650 1800×1750×1200 1000×800×800 6 610 400 16/3 150
SV 1001/30 Mk.II 300 100 - 250 1000 1800×2150×1200 1000×1200×800 12 715 400 25/3 200
SV 1002/30 Mk.II 300 100 - 250 1000 1800×1950×1400 1000×1000v1000 12 760 400 25/3 200
SV 1501/30 Mk.II 300 100 - 250 1500 1800×2750×1200 1000×1800v800 18 870 400 40/3 350
SV 1502/30 Mk.II 300 100 - 250 1500 1800×2050×1800 1000v1100v1400 18 990 400 40/3 350
SV 1700/30 Mk.II 300 100 - 250 1700 1800×2650×1400 1000×1700×1000 24 970 400 50/3 400
SV 2400/30 Mk.II 300 100 - 250 2400 1800×2650×1800 1000×1700×1400 24 1200 400 50/3 600
SV 3001/30 Mk.II 300 100 - 250 3000 1800×3150×1800 1000×2200×1400 24 1400 400 50/3 700
SV 3002/30 Mk.II 300 100 - 250 3000 1800×2650×2200 1000×1700×1800 24 1450 400 50/3 700
SV 3300/30 Mk.II 300 100 - 250 3300 1900×2950×1900 1100×2000×1500 24 1450 400 50/3 800
SV 4000/30 Mk.II 300 100 - 250 4000 2000×2950×2000 1200×2000×1600 30 1550 400 63/3 1200
SV 4500/30 Mk.II 300 100 - 250 4500 2800×2150×2300 2000×1200×1900 36 1800 400 80/3 2000
SV 5000/30 Mk.II 300 100 - 250 5000 2500×2650×2100 1700×1700×1700 48 1750 400 100/3 2000
SV 6001/30 Mk.II 300 100 - 250 6000 2700×3150×1800 1900×2200×1400 58 1850 400 125/3 2000
SV 6002/30 Mk.II 300 100 - 250 6000 2800×2450×2400 2000×1500×2000 58 2050 400 125/3 2000
SV 8000/30 Mk.II 300 100 - 250 8000 2800×2950×2400 2000×2000×2000 72 2300 400 160/3 2000
SV 8700/30 Mk.II 300 100 - 250 8700 2500x2650x3400 1700x1700x3000 72 2600 400 160/3 2550
SV12600/30 Mk.II 300 100 - 250 12600 2700x3200x3400 1900x2200x3000 84 3000 400 160/3 2850
SV16000/30 Mk.II 300 100 - 250 16000 2800x2950x4400 2000x2000x4000 96 3500 400 200/3 4000
*Vnější rozměry jsou uvedeny bez rozvaděče.
**Jištění se muže lišit dle zvoleného příslušenství za příplatek.
​Technické změny vyhrazeny.

Standardní vybavení

  • regulátor Ht40P (10 programů po 15 krocích) – pro velikosti pecí do objemu 8 000 l
  • regulátor Ht205 (30 programů po 15 krocích) – pro velikosti pecí nad objem 8 000 l
  • topení odporové (topná tělesa)
  • rozložení teploty ΔT 6 °C (platí pro sušárny do objemu 6 000 litrů), bez protokolu měření
  • rozložení teploty ΔT 10 °C (platí pro sušárny většího objemu jak 6 000 litrů), bez protokolu měření
  • izolace rohoží z minerálního vlákna
  • hladké dno nebo úprava dna pro vozík
  • bezpečnostní klika pro zabránění uvíznutí v pracovním prostoru pece
  • termostat (použit jako limitní jednotka)
  • ručně ovládaná větrací klapka pro chlazení pracovního prostoru pece
  • ručně ovládaná přisávací klapka
  • termočlánek typu „N“
  • bezkontaktní spínací relé pro bezhlučný provoz
  • rozvaděč na levé straně pece
  • koncový spínač dveří pro bezpečné otevření pece
  • jednokřídlé dveře ručně otevírané doprava (do objemu 4000 l), dvoukřídlé dveře (nad objem 4000 l)


Příslušenství za příplatek

  • regulátor Ht205 (30 programů po 15 krocích)
  • regulátor Ht200 (30 programů po 25 krocích, USB rozhraní)
  • automatická větrací klapka pro chlazení pracovního prostoru pece (je nutný regulátor Ht205 nebo Ht200)
  • automatická přisávací klapka pro chlazení pracovního prostoru pece (je nutný regulátor Ht205 nebo Ht200)
  • řízené podtlakové nucené chlazení (je nutný regulátor Ht205 nebo Ht200), zahrnuje chladicí ventilátor a automatické klapky
  • protokol měření rovnoměrnosti teploty (je nutná průchodka pro TUS test a kalibrace měřicí smyčky)
  • neřízené podtlakové nucené chlazení (je nutný regulátor Ht205 nebo Ht200), zahrnuje chladicí ventilátor a automatické klapky
  • optimalizace teplotního pole pro splnění normy DIN 17052-01-∆T 4 °C ve vnitřním užitném prostoru (v prázdné peci při Tmax), platí maximálně pro sušárny do objemu 6 000 litrů, (je nutná průchodka pro TUS test a kalibrace měřicí smyčky)
  • úprava pro gumárenství (zatěsnění mufle, odtahový ventilátor a automatické klapky; je nutný regulátor Ht205 nebo Ht200)
  • zavážecí vozík s policemi z konstrukční oceli (4 police do objemu 4500 l, nad 4500 l bez polic)
  • zakládací rám se 4 policemi z konstrukční oceli (pouze do objemu 4500 l)
  • nerezová mufle
  • grafický zapisovač teploty (je nutný regulátor Ht205 nebo Ht200)
  • ampérmetry pro kontrolu stavu topných elementů
  • kalibrace měřicí smyčky
  • průchodka pro měřicí termočlánky TUS testu
  • rozhraní RS232 nebo EIA485 včetně software a kabeláže pro propojení regulátoru s PC
  • sada HtMonit (software + rozhraní)
  • nájezdová rampa
  • druhé dveře (průchozí komora pece)
  • měření relativní vlhkosti
  • analyzátor plynů METREX (je nutný regulátor Ht205 nebo Ht200)
  • okénko ve dveřích s osvětlením
  • koncový spínač na vozík
  • elektromechanický zámek dveří (je nutný regulátor Ht205 nebo Ht200)
  • splnění AMS 2750E/CQi-9 s protokolem TUS

Pozn.: Při kombinaci příslušenství za příplatek je nutná konzultace s technickou kanceláří.
